19.1.5 Снятие и установка левого выпускного коллектора

19.1.5. Снятие и установка левого выпускного коллектора

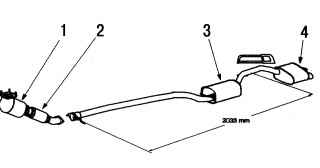

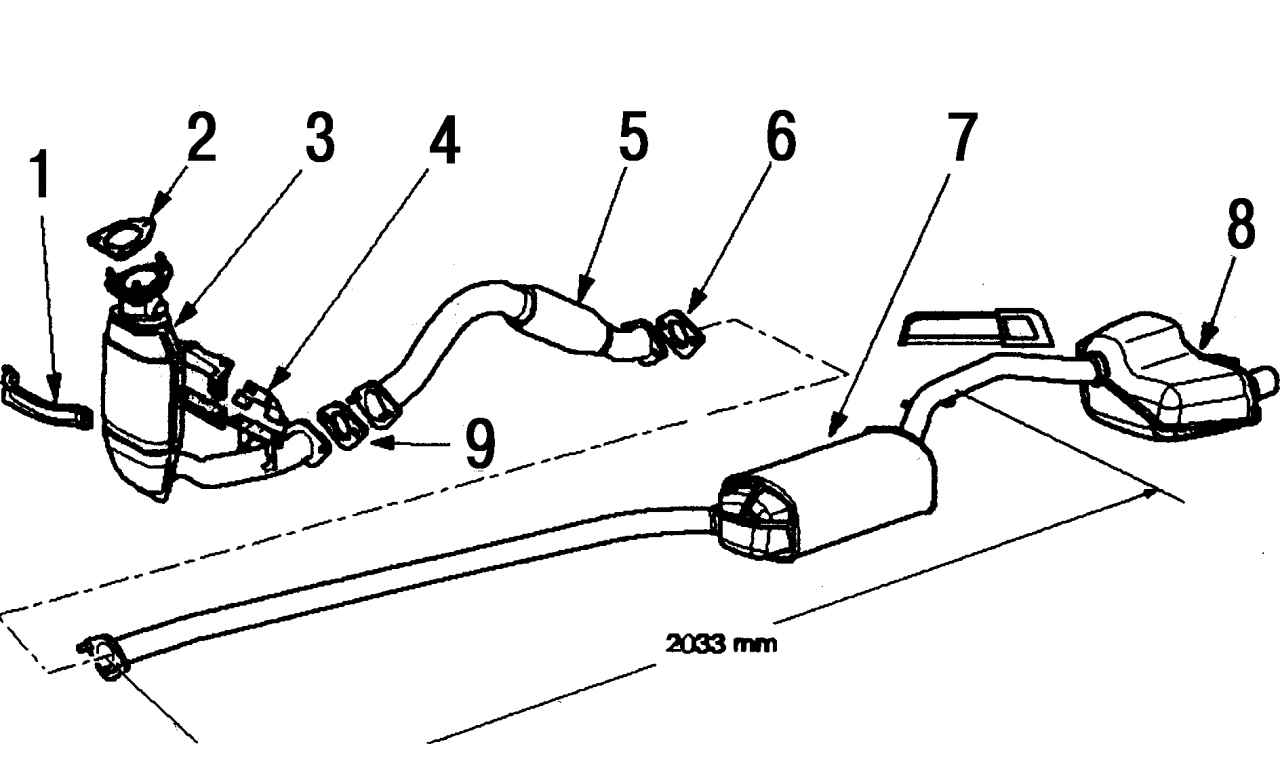

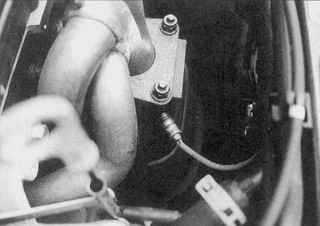

Снятие левого выпускного коллектора проводите в следующем порядке: - отсоедините провод от отрицательной клеммы аккумуляторной батареи и снимите крышку двигателя; - отсоедините кабельный штекер левого лямбда-зонда; - поднимите переднюю часть автомобиля и снимите защитной лист под передней частью автомобиля, если он установлен; - снимите облицовку под радиатором; - снимите переднюю выпускную трубку и каталитический нейтрализатор;

Рис. 317. Крепление левого упора от проворачивания к несущей консоли

- отверните средний винт левого упора от проворачивания (рис. 317) и далее отверните винты правого упора от проворачивания (рис. 318), снимите упор;

Рис. 318. Винты (1 и 2) крепления правого упора от проворачивания к вспомогательной раме

- насколько возможно отожмите двигатель вправо и в этом положении, вставив деревянный клин в левый упор от проворачивания, зафиксируйте от возврата в исходное положение; - отверните левый лямбда-зонд (впоследствии закрепите моментом 60 Н·м);

Рис. 319. Порядок затяжки винтов левого выпускного коллектора

- отверните выпускной коллектор (рис. 319) в обратной последовательности. На рисунке для большей наглядности отображен снятый двигатель; Установку проводите в обратном порядке. Для закрепления деталей используйте следующие моменты затяжки: - затяните винты выпускного коллектора в показанной на рис. 319 последовательности моментом 20 Н·м (в несколько этапов); - винты, показанные на рис. 317, затяните моментом 120 Н·м, на рис. 318 — моментом 48 Н·м; - для установки выпускной трубы и каталитического нейтрализатора используйте новые гайки и заверните их моментом 40 Н·м.
