Автомобиль Ford Mondeo (Форд Мондео)Все автомобили » Ford Mondeo (Форд Мондео) . 15.11.2 Замена передних тросов стояночного тормоза15.11.1. Замена передних тросов стояночного тормозаДля снятия троса и рычага стояночного тормоза снимите центральную консоль. Снятие троса и рычага стояночного тормоза проводите в следующем порядке: - отсоедините аккумуляторную батарею; - снимите пепельницу; - снимите головку рычага переключения передач;
- с помощью отвертки осторожно отожмите манжету рычага вместе с табличкой переключения, как показано на рис. 276; - при наличии регулируемой с помощью электронного блока управления колесной подвески отверткой снимите переключатель, во избежание повреждений под жало отвертки подложите мягкую основу; - отсоедините многоконтактный разъем и снимите переключатель; - с передней стороны, на стороне консоли, отверните четыре болта с колпачками, три болта в середине, а затем на передней стороне в середине отверните остальные четыре болта; - снимите резиновый кожух рычага через стояночный тормоз и отсоедините разъем прикуривателя; - поднимите заднюю часть автомобиля на опоры; - отсоедините теплозащитную перегородку (если она установлена) под деталями системы выпуска и освободите выпускную трубу от подвесок;

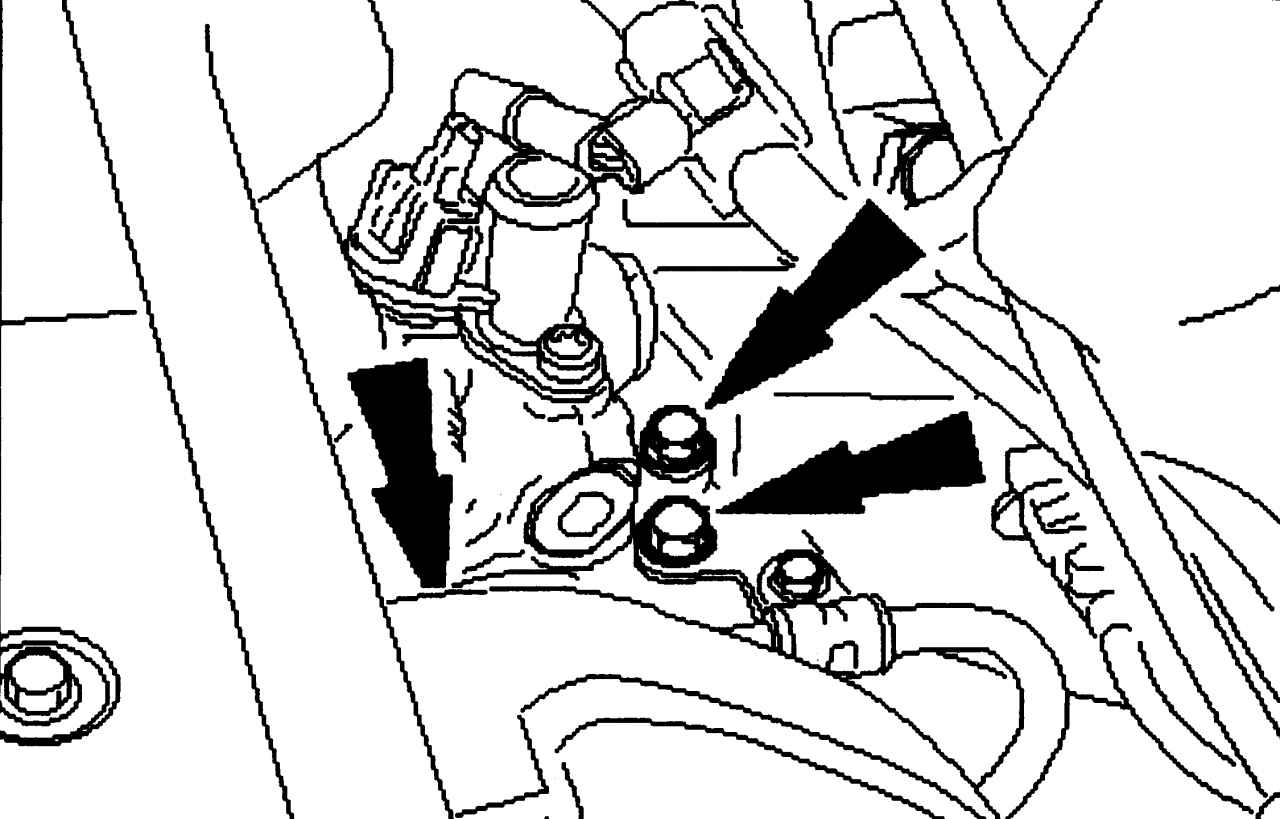

- на обеих сторонах освободите тросы стояночного тормоза от балансиров и свесьте с рычага, на рис. 278 показано, в каком месте подвешены тросы; - отверните два болта крепления рычага стояночного тормоза, выньте рычаг и снимите с него два троса, трос удерживается небольшим роликом. Установку проводите в порядке, обратном снятию. Проследите за тем, чтобы трос правильно располагался в механизме стояночного тормоза. |
